Contorno de velocidade
O estudo utilizou a tecnologia de dinâmica de fluidos computacional (CFD) para realizar modelagem e simulação 3D do campo de fluxo de ar de um certo tipo de ventilador HVLS, gerando os seguintes resultados principais:

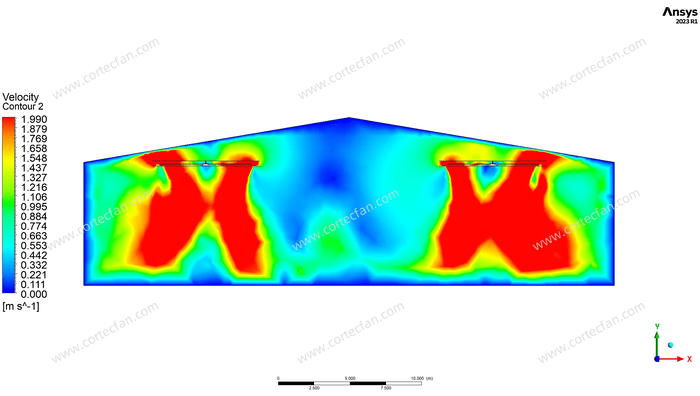

Contorno 2: A velocidade máxima do vento é de 1,990 m/s, diminuindo uniformemente ao longo da direção radial para 0 m/s, mostrando uma distribuição simétrica (Figura 1).

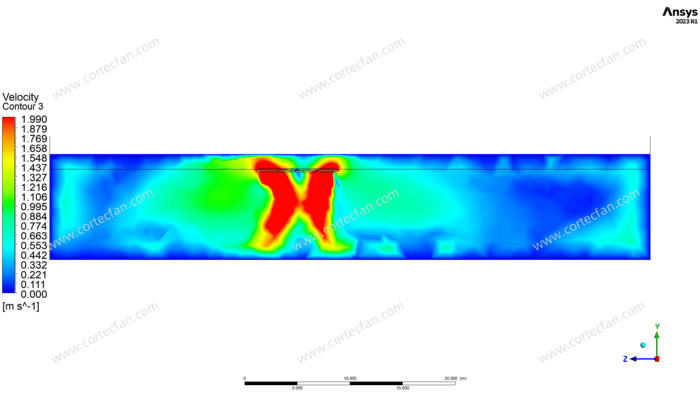

Contorno 3: A velocidade máxima do vento é de 1,879 m/s. A mudança de gradiente é semelhante à do Contorno 2, mas a velocidade do vento na área central é ligeiramente menor, o que pode refletir o efeito de ajuste de diferentes ângulos de pá ou alturas de instalação (Figura 2).
Características dos dados: Ambos os tipos de cloudehouses e logística, e estádios devido às suas características de entrega de ar de baixa velocidade e amplo alcance para alcançar circulação de ar eficiente e economia de energia e equilíbrio de temperatura. Com base em vários conjuntos de dados de simulação numérica (contorno, renderização de volume e análise vetorial) fornecidos pela Cortecfan, este artigo analisa as características de distribuição do fluxo de ar dos ventiladores HVLS e seu valor de aplicação em engenharia.
Visão geral do numérico
os mapas mostram que a velocidade do vento diminui do núcleo para a borda externa, o que está de acordo com o conceito de design dos ventiladores HVLS: "cobertura de ampla área e fornecimento de ar suave".
Renderização de volume

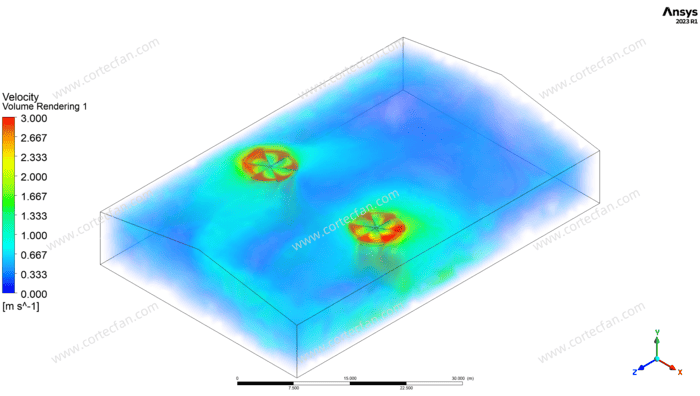

Renderização de Volume 1 (Figura 3-4): A velocidade máxima do vento é de 3.000 m/s. A estratificação da velocidade (3.000→0.000 m/s) mostra claramente o padrão de difusão tridimensional do fluxo de ar no espaço tridimensional, verificando a capacidade do ventilador de misturar o ar nas direções vertical e horizontal.
Vetor 1

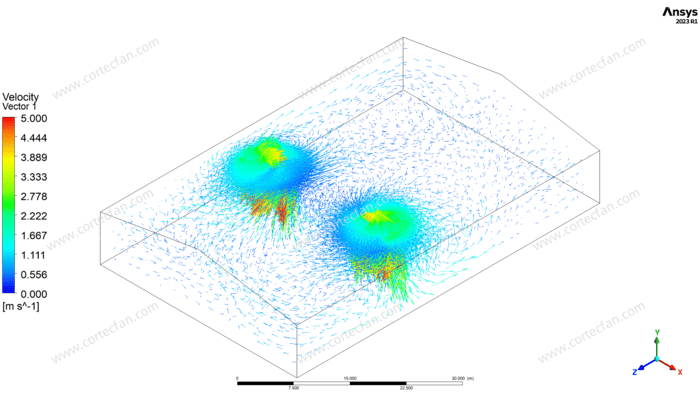

Vetor 1 (Figura 5): Velocidade máxima do vento de 5.000 m/s. As setas do vetor exibem intuitivamente a direção e a intensidade do fluxo de ar, indicando que o ventilador pode aumentar localmente a velocidade do vento em um modo específico (como o fornecimento de ar direcional para áreas de alta temperatura), levando em consideração flexibilidade e eficiência.
Características de distribuição do fluxo de ar e importância para a engenharia
Cobertura de área ampla de baixa velocidade
Todos os resultados da simulação mostram que a faixa de velocidade do vento se concentra na faixa de 0 a 5.000 m/s, atendendo aos requisitos de baixo consumo de energia e operação silenciosa dos ventiladores HVLS. Nos dados de contorno, a velocidade máxima do vento de 1.990 m/s pode evitar a "sensação de sopro" dos ventiladores tradicionais de alta velocidade e melhorar o conforto dos funcionários.
Potencial de regulação dinâmica
A diferença entre os dados de renderização de volume e vetoriais (3.000 m/s vs. 5.000 m/s) mostra que, ao ajustar o passo da lâmina ou a velocidade de rotação, os modos "suprimento de ar uniforme" e "aprimoramento direcional" podem ser alternados de forma flexível para atender às necessidades de diferentes cenários (como resfriamento no verão e mistura de ar no inverno).
Base de otimização de espaço
Dados de gradiente de velocidade (como a estratificação de 19 níveis no Contour) fornecem uma referência quantitativa para o layout do ventilador. Por exemplo, em um espaço com pé-direito de 8 a 10 metros, o espaçamento dos equipamentos pode ser projetado com base na faixa de velocidade do vento de nível médio de 0,553 a 1,106 m/s para garantir cobertura sem pontos cegos.
Vantagens da aplicação e análise de caso
Benefícios da economia de energia
Tomando os dados do Contour 2 como exemplo, a faixa de velocidade do vento de 1,106-1,979 m/s pode controlar a diferença de temperatura do espaço em 2-3°C, mantendo o conforto humano, economizando 40-60% de energia em comparação ao sistema de ar condicionado.
Adaptabilidade da cena industrial
O modo de alta velocidade do vento do Vector 1 (5.000 m/s) é ideal para necessidades de resfriamento local, como em torno de fundições ou equipamentos de linha de produção, para reduzir temperaturas de pontos quentes e evitar desperdício de energia no resfriamento geral.
Amizade ambiental
A operação em baixa velocidade reduz o desgaste mecânico. Combinado com os dados de durabilidade do material fornecidos por www.cortecfan.com, a vida útil do ventilador pode chegar a mais de 10 anos, reduzindo significativamente os custos de manutenção.
Conclusão e Perspectivas
Por meio de simulação numérica multidimensional, este estudo revela sistematicamente a lei de distribuição do fluxo de ar e as vantagens de desempenho dos ventiladores HVLS, fornecendo suporte teórico para sua implantação científica em grandes espaços. No futuro, poderemos combinar ainda mais a simulação de acoplamento de temperatura e umidade para explorar o potencial abrangente de regulação dos ventiladores HVLS sob condições climáticas complexas. Para detalhes técnicos e aplicações de caso dos produtos da série Cortecfan, consulte o site oficial (www.cortecfan.com) para obter mais suporte de dados.
