Guia de otimização do fluxo de ar do ventilador HVLS: Como interpretar os diagramas de distribuição da velocidade do vento CFD para melhorar a eficiência da ventilação?

7/1/2025

Porque é que a visualização do fluxo de ar é tão importante?
Em ventilação industrial, arrefecimento de data centers ou projeto de ambientes prediais, a distribuição precisa do fluxo de ar determina diretamente a eficiência do sistema de ventilação e arrefecimento. Este artigo analisa 4 conjuntos de diagramas reais de simulação da velocidade do vento em CFD (mapa de contorno, mapa vetorial, mapa de renderização volumétrica) para revelar a relação fundamental entre a distribuição da velocidade do vento e a seleção do ventilador. Fonte de dados: Cortec (cortecfan.com) Simulação profissional de ventiladores em CFD (unidade: m/s)

Análise de dados de velocidade do vento CFD: comparação de 4 tipos de técnicas de visualização

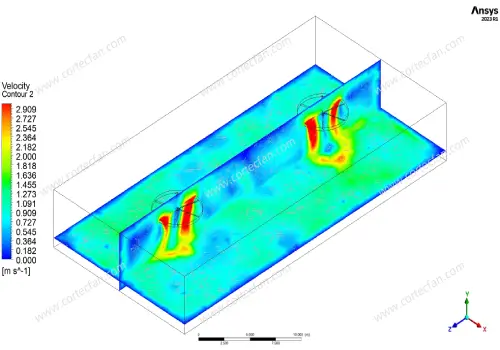

1. Mapa de contorno
Intervalo de dados: 0–2,909 m/s
Principais recursos:
- Estratificação escalonada da velocidade do vento (16 níveis)
- Alta proporção de áreas de baixa velocidade (≤0,545 m/s representa 50%)
Cenário de aplicação: Identificar cantos mortos de ventilação (como área de 0 m/s)
CFD
2. Renderização de volume
Intervalo de dados: 0–3,000 m/s
Principais recursos:
- Maior resolução (20 níveis de estratificação)
- Concentrado em áreas de média e alta velocidade (1,421–2,842 m/s representa 40%)
Cenário de aplicação: Análise dinâmica do fluxo de ar no espaço tridimensional
CFD

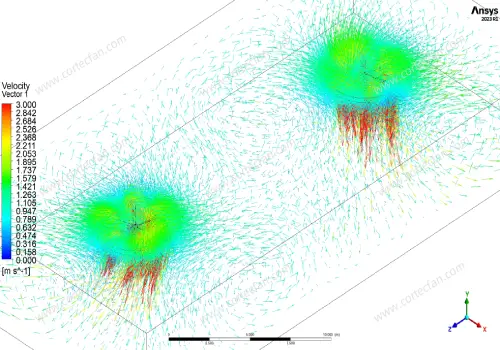

3. Vetor
Intervalo de dados: 0–3,000 m/s
Principais recursos:
Dados bidimensionais de direção + velocidade
Marcadores de zona de turbulência (como ponto de mutação de 1,268 m/s)
Cenário de aplicação: Otimizar o ângulo do ventilador e o controle do spoiler
Insights de dados: Todas as simulações mostram uma queda acentuada no gradiente de velocidade do vento (3 m/s → 0 m/s), indicando que há uma área de atenuação significativa do fluxo de ar e que o layout do ventilador precisa ser otimizado de maneira direcionada
CFDCFD

Estratégia de otimização de engenharia: dos resultados de CFD à seleção de turbinas eólicas

Pergunta 1: Como reduzir a "zona morta de velocidade zero do vento"?
Solução:
Adicionar ventiladores auxiliares na área ≤ 0,5 m/s (com base no mapa de contorno)
Selecionar modelos de alta pressão do vento (romper a resistência da pressão estática)

Pergunta 2: Por que a velocidade do vento está dentro do padrão, mas a sensação não é boa?
Análise da causa raiz: O diagrama vetorial mostra que a direção do fluxo de ar é turbulenta (como turbulência na área de 1,895 m/s)
Contramedidas: Instalar palhetas-guia ou usar ventiladores axiais (estabilizar o caminho do fluxo de ar)

Pergunta 3: Como equilibrar o consumo de energia e a uniformidade da velocidade do vento?
Decisão baseada em dados:
| Faixa de velocidade do vento (m/s) | Taxa de renderização de volume | Sugestões de otimização |
| > 2,0 | 35% | Reduzir a velocidade do ventilador |
| 0,5–2,0 | 45% | Manter a configuração atual |
| < 0,5 | 20% | Aumentar as saídas de ar locais |

Perguntas e respostas estendidas: as pessoas também perguntam sobre o módulo pré-incorporado

Q1: Qual a influência da simulação de velocidade do vento CFD na seleção de turbinas eólicas?
R: Dados CFD podem reduzir a taxa de erro de seleção em 30%. Por exemplo: quando a renderização de volume mostra que a área >2,5 m/s excede 40%, é necessário mudar para um modelo de alto volume e baixa pressão (para evitar desperdício de energia).

Q2: Qual é o significado da direção da seta no diagrama vetorial de velocidade do vento?
R: A direção da seta reflete o caminho real do fluxo de ar. Se ocorrer refluxo (como o vetor reverso de 1,106 m/s em FFF5_1), o ângulo de instalação do ventilador precisa ser ajustado ou um defletor precisa ser adicionado.

Q3: Qual é o requisito mínimo de velocidade do vento para ventilação de plantas industriais?
Resposta: De acordo com as normas OSHA, a velocidade contínua do vento na área de trabalho é ≥ 0,5 m/s (consulte a zona de segurança acima de 0,545 m/s no mapa de contorno).

Conclusão: A regra de ouro da ventilação de precisão

A visualização CFD não é apenas uma demonstração técnica, mas também uma ferramenta de diagnóstico para sistemas de fluxo de ar. Ao decodificar o mapa de distribuição da velocidade do vento:
1. Localizar pontos mortos → Suprimento de ar direcionado
2. Analisar vetores → Suprimir a dissipação turbulenta
3. Gerenciamento em camadas → Obter suprimento de ar sob demanda.

Para obter relatórios personalizados de análise CFD, visite (www.cortecfan.com)
