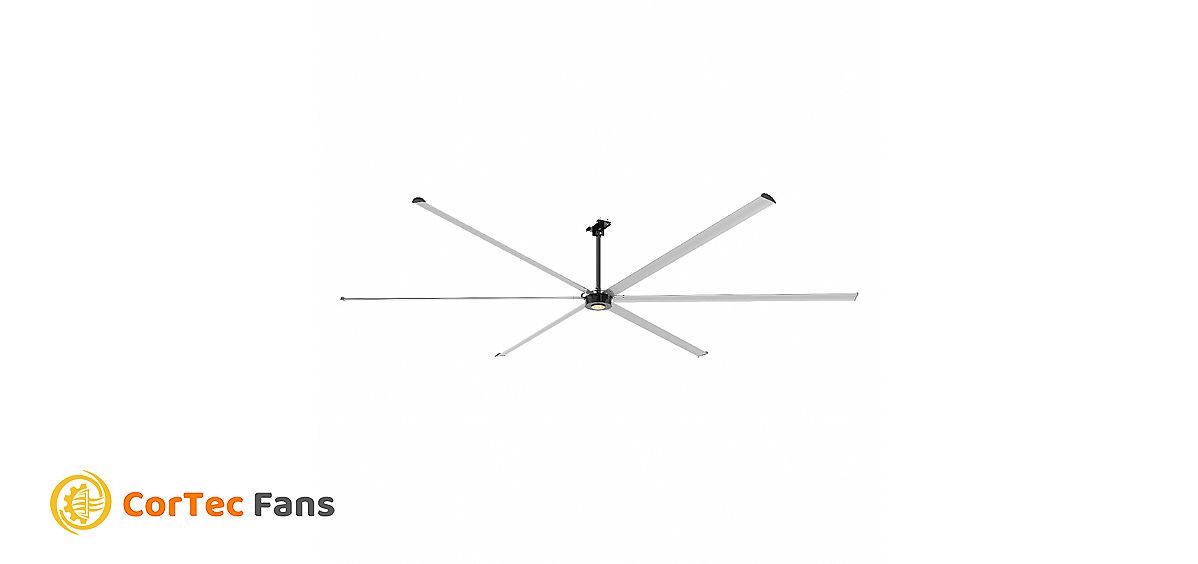

CORTEC FRIGGA HVLS FAN, é agora uma série bem conhecida por muitos clientes, que é Outer-Rotor PMSM Fan, comparar com o tradicional ventilador hvls motor de engrenagem, tem as vantagens de baixo ruído, espaço pequeno, sem manutenção e longa vida útil.
PARÂMETRO TÉCNICO
Modelo
Potência do motor
Tamanho
Velocidade máxima
Volume de ar
Área atual
Peso do ventilador
Barulho

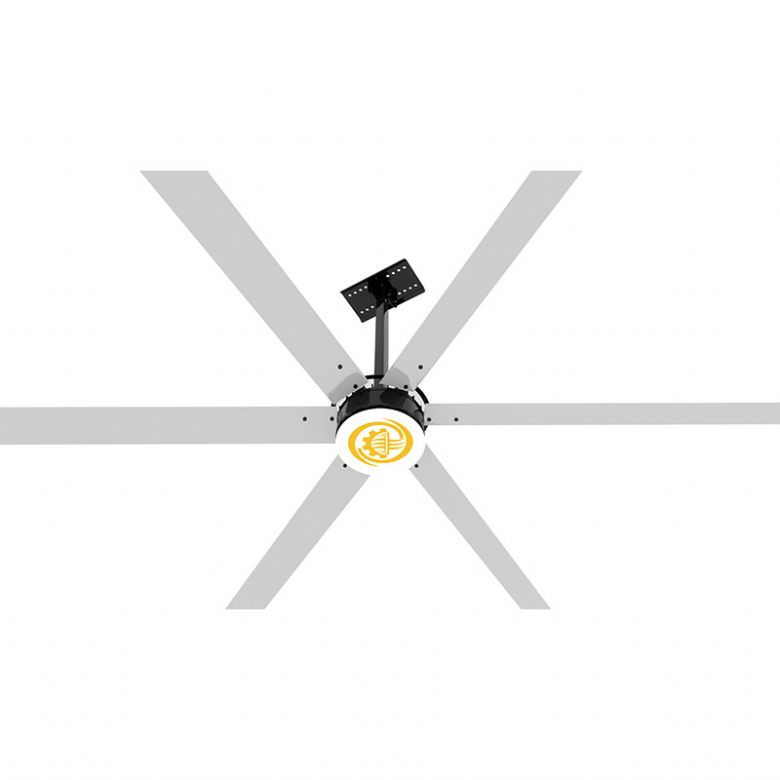

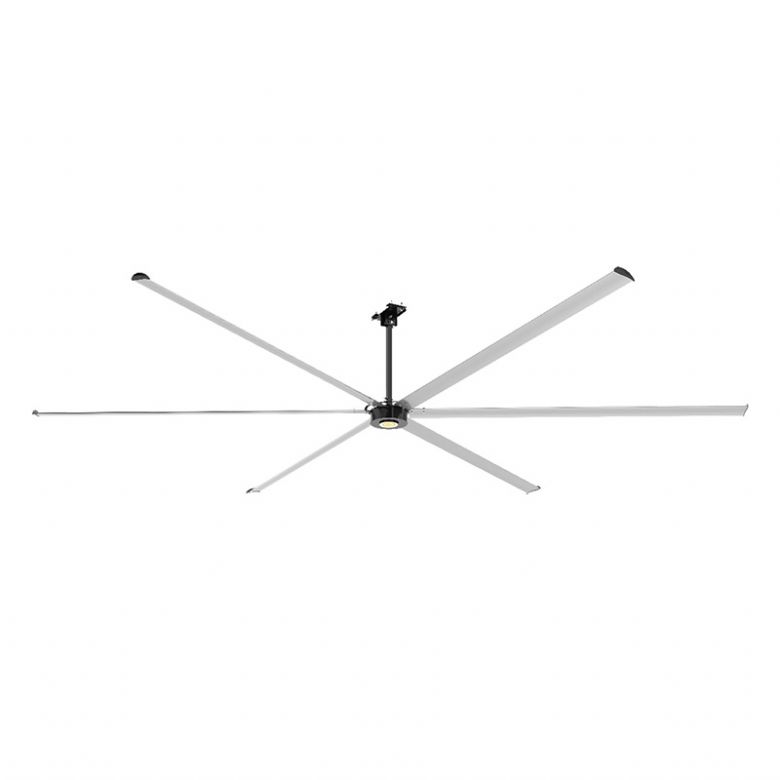

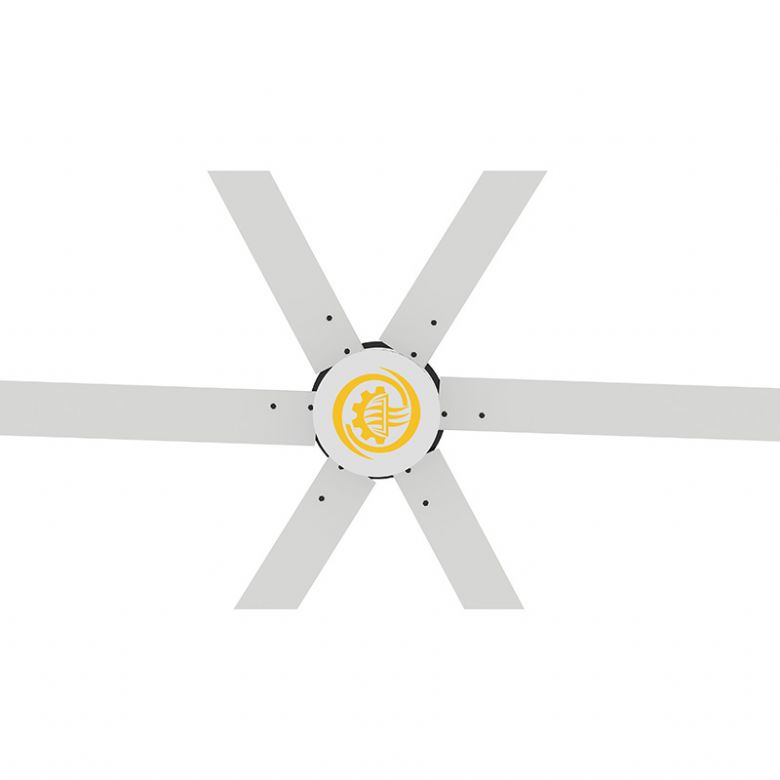

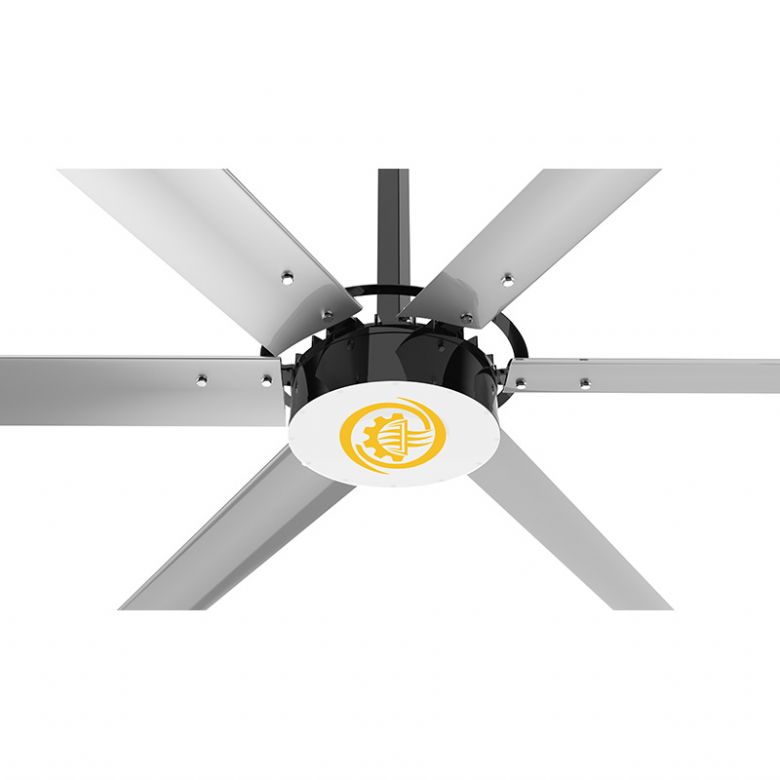

CTPM-1500-7.3
1,5 kW
24 pés (7,3 m)
0-55
16000m³/min
220/380 V (4,6/2,8 A)
120 kg
43 dBA
CTPM-1200-6.1
1,2 kW
20 pés (6,1 m)
0-60
15100 m3/min
220/380 V (3 A/2,6 A)
108 kg
43 dBA
CTPM-1200-5.5
1,2 kW
18 pés (5,5 m)
0-65
13800 m3/min
220/380 V (2,7 A/2,5 A)
98 kg
43 dBA
CTPM-1200-4.9
1,2 kW
16 pés (4,9 m)
0-70
12500m³/min
220/380 V (2,6 A/2,4 A)
92 kg
43 dBA
CTPM-750-5.5
750 W
18 pés (5,5 m)
0-65
12000 m3/min
220 V/2,5 A
82 kg
43 dBA
CTPM-750-4.9
750 W
16 pés (4,9 m)
0-80
11000 m3/min
220 V/2,3 A
75 kg
43 dBA
CTPM-750-4.2
750 W
14 pés (4,2 m)
0-85
10000 m3/min
220V/2A
72 kg
43 dBA
CTPM-400-4.2
400 W
14 pés (4,2 m)
0-80
9500 m3/min
220V/2A
68 kg
43 dBA
CTPM-400-3.6
400 W
12 pés (3,6 m)
0-90
9000 m3/min
220 V/1,8 A
62 kg
43 dBA
CTPM-400-3
400 W
10 pés (3 m)
0-100
7500 m3/min
220 V/1,7 A
52 kg
43 dBA
CTPM-400-2.4
400 W
8 pés (2,4 m)
0-120
6800 m3/min
220 V/1,5 A
50 kg
43 dBA
DESCRIÇÃO DO PRODUTO

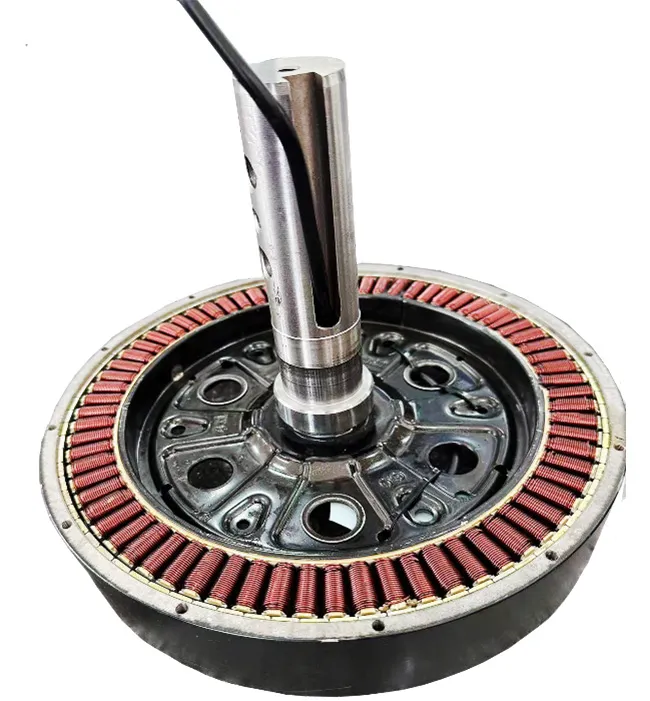

Motor O motor PMSM CorTec possui as vantagens de alto torque de partida, curto tempo de partida e alta capacidade de sobrecarga. Com máquina de bobinagem especializada, equipamentos completos de teste e um sistema rigoroso e eficiente de garantia de qualidade, pode garantir totalmente a baixa temperatura interna do motor e assegurar o controle da temperatura do motor. Sem manutenção O motor PMSM CorTec não requer trocas tradicionais de óleo. Elimina custos elevados de manutenção e problemas de vazamento. VFD Projetado especialmente para a indústria de ventiladores HVLS DESIGN EXTERNO Com base na Teoria do Momento do Elemento de Pá (Blade Element Momentum Theory), a CorTec realizou diversos projetos e otimizações para identificar a curva e o ângulo ideais das pás do ventilador. Caso queira visualizar a aparência real, entre em contato diretamente conosco (as dimensões reais são confidenciais e protegidas por patente). A CorTec comparou dezenas de diferentes projetos aerodinâmicos utilizando simulações ANSYS FLUENT e identificou o formato que proporciona o maior fluxo de ar sob condições equivalentes de potência. As imagens a seguir mostram mapas de calor da velocidade do vento gerados pela rotação de dois diferentes perfis de pás. Especificamente, o volume de fluxo de ar no lado esquerdo é 5,7% maior que o lado direito. Estrutura A estrutura interna das pás do ventilador CorTec possui um design especial: Peça de conexão da viga O design especial da CorTec utiliza uma placa com espessura de 8 mm, processo especial de dobra e tecnologia de soldagem robotizada, garantindo totalmente a segurança dos ventiladores e evitando qualquer acidente. A CorTec pode fornecer simulação de fluxo de ar (CFD) para clientes VIP ou grandes projetos, sendo necessário fornecer os desenhos 3D do projeto. Nossos engenheiros selecionarão o tamanho adequado dos ventiladores e calcularão a quantidade necessária para alcançar o efeito de ventilação ideal, oferecendo uma solução mais econômica.
Instalação simples: O design integrado do gabinete de controle e do inversor de frequência (VFD) elimina a necessidade de instalação secundária.
Alta compatibilidade: Compatível com motores síncronos de ímã permanente e motores assíncronos. Fácil manutenção: As peças de desgaste são fáceis de limpar e substituir.
Componentes completos: Inclui botão de controle de velocidade e disjuntor principal do circuito elétrico.
Conforto silencioso: A frequência portadora de até 16kHz garante uma experiência acústica silenciosa e natural.
Operação suave: Funciona de maneira estável, proporcionando a sensação de uma brisa natural.
Sem autotuning: Suporta operação sem ajuste automático para motores síncronos.
Proteção completa: Possui até 33 funções de proteção, incluindo proteção contra impactos, sobrecorrente, sobretensão, sobrecarga e falha de aterramento.
Alta flexibilidade: Unidade versátil; permite alternar entre controle de motores síncronos e assíncronos apenas ajustando parâmetros.
Controle centralizado: Módulo sem fio opcional disponível para transmissão wireless e controle centralizado.
Algoritmo de controle VVC: Baseado em um novo algoritmo VVC para motores síncronos de ímã permanente, proporcionando controle preciso sem necessidade de autotuning.
Proteção contra sobrecarga: O algoritmo proprietário de limitação de corrente evita sobrecorrente do motor e protege contra desmagnetização causada por superaquecimento devido à sobrecarga.
Proteção contra impactos: Caso as pás do ventilador sejam atingidas, o VFD pode parar e cortar a saída em até 100ms.
Conectividade IoT 4G: Permite controle baseado em IoT, incluindo partida/parada, ajuste de velocidade e monitoramento do sistema.
Contém duas nervuras de reforço conectadas e quatro nervuras de reforço não conectadas, tornando a pá do ventilador mais leve e mais resistente à fratura.
Quando a pá do ventilador é conectada ao encaixe e fixada pela porca, as duas nervuras de reforço em formato de "E" possuem determinada capacidade de deformação. Quando a pá recebe força de aperto de cima para baixo, as nervuras de reforço dobram ligeiramente, garantindo não apenas uma conexão firme entre o encaixe e a pá, mas também mantendo a resistência estrutural da pá.
DESENHO DE INSTALAÇÃO
