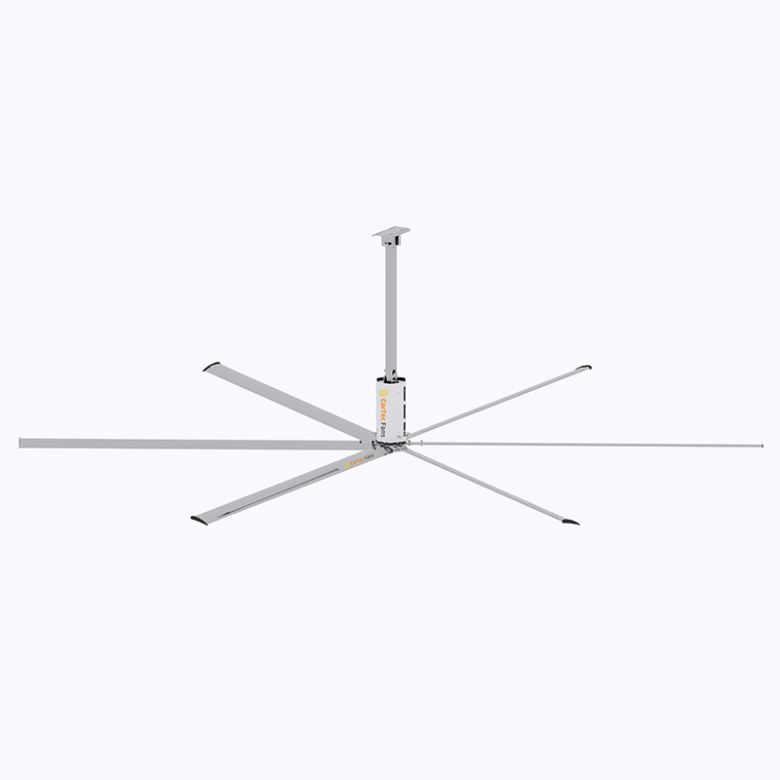

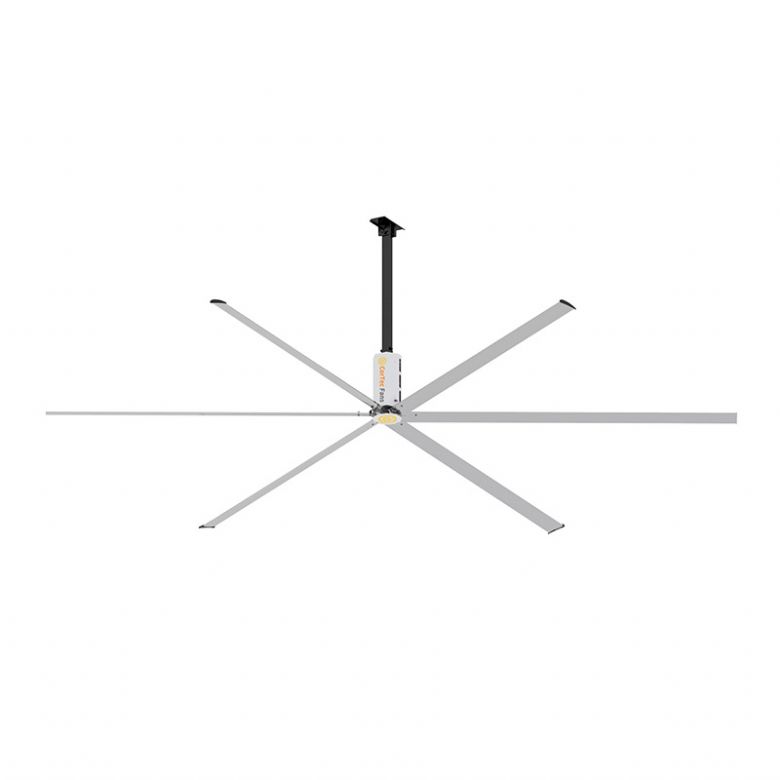

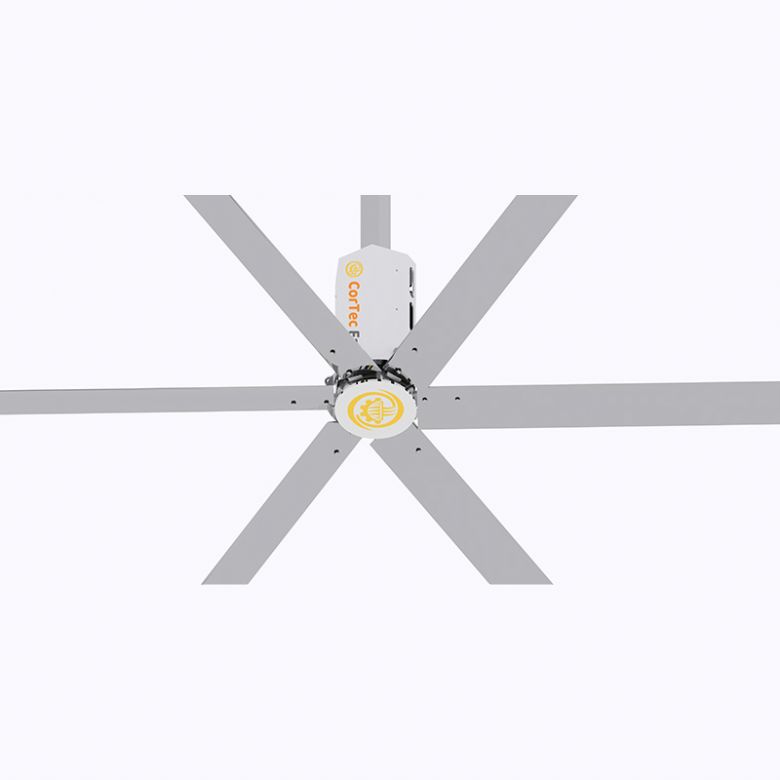

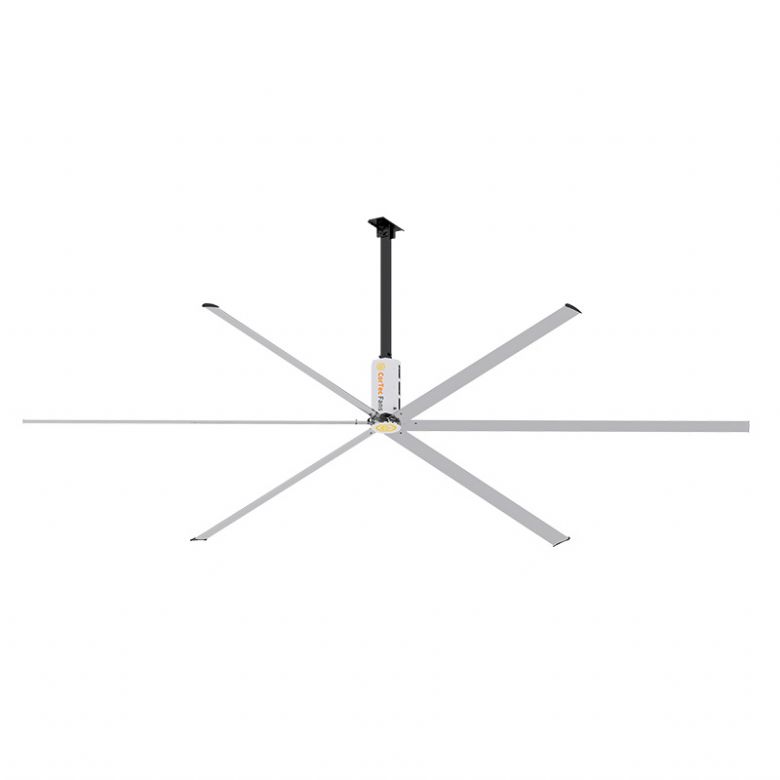

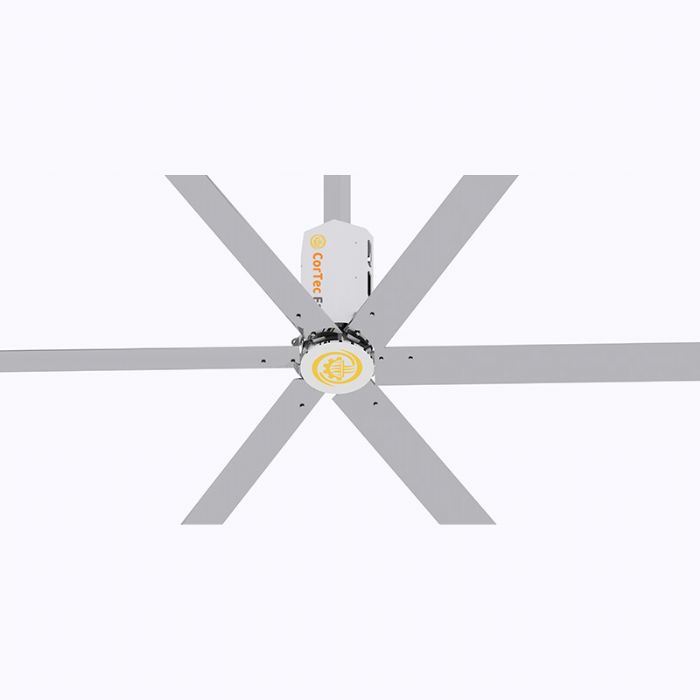

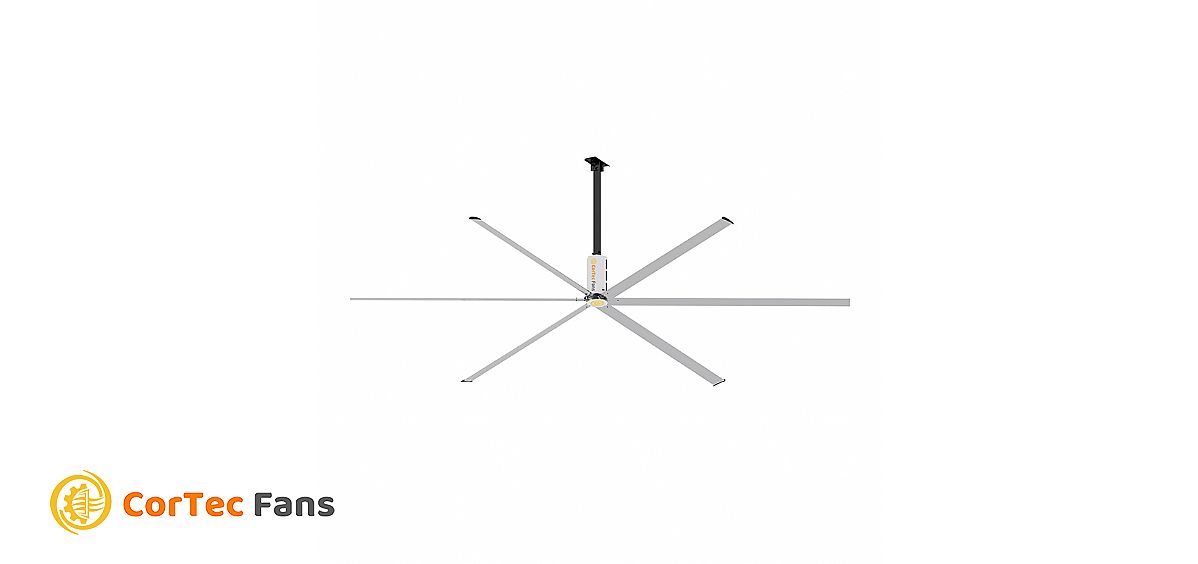

O ventilador HVLS da série CorTec Odin é um ventilador HVLS de tipo tradicional equipado com um motor ABM de transmissão por engrenagens, que utiliza lubrificação com massa lubrificante em vez de óleo. Esta série proporciona um fluxo de ar de refrigeração mais confortável, uma maior capacidade de volume de ar, tecnologias e aplicações de segurança inovadoras, bem como um sistema de transmissão personalizado mais potente, estável e silencioso.
PARÂMETRO TÉCNICO
DESCRIÇÃO DO PRODUTO

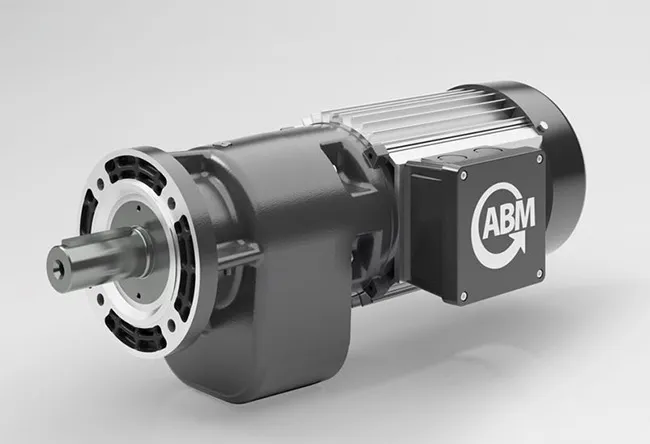

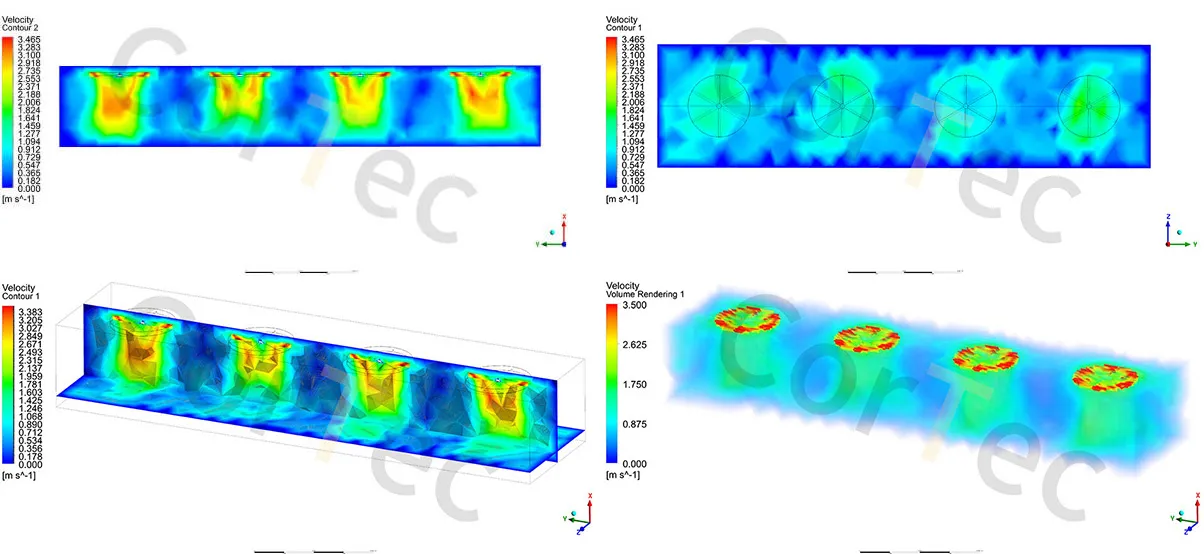

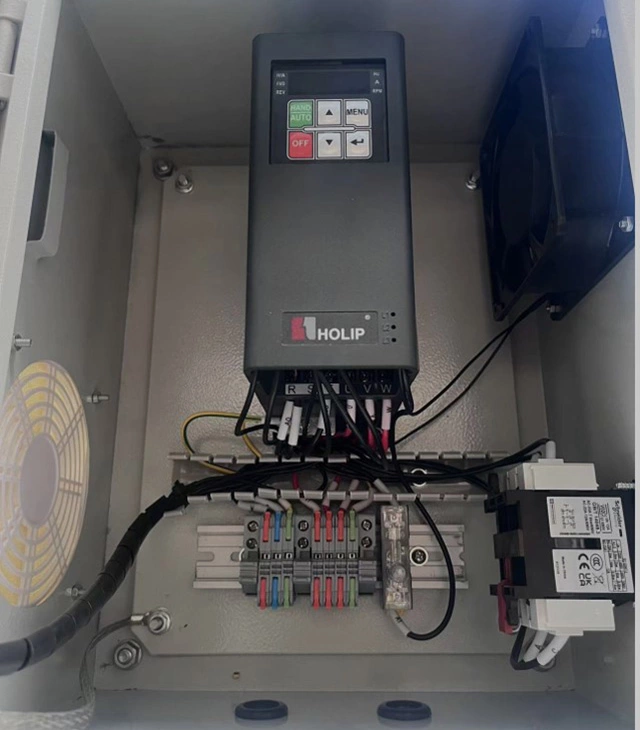

Motor Motor importado da Alemanha, motor IE2 de alta eficiência e baixo consumo de energia, com eixo central em aço 42CrMo, diâmetro do eixo de saída de 35 mm e dupla vedação a óleo, além de carcaça em alumínio fundido de baixa pressão. Utiliza óleo lubrificante de alto desempenho na caixa de redução, proporcionando longa vida útil e dispensando manutenção permanente. Controlador A caixa de controle CorTec utiliza conversores de frequência Danfoss e componentes elétricos da marca Schneider, com funções de supressão e frenagem de interferência de rádio. Além disso, está equipada com múltiplas funções de proteção contra alarmes, como falha de aterramento, sobretemperatura, sobrecorrente, subtensão, sobretensão, curto-circuito e perda de fase. Há uma janela de observação transparente na parte externa da caixa, que permite visualizar o status de operação em tempo real. A parte frontal da caixa possui um indicador luminoso de operação, um botão de ajuste contínuo de velocidade e um interruptor de três velocidades. CONTORNO Com base na Teoria do Momento do Elemento da Pá, a CorTec realizou diversos projetos para identificar a curvatura e o ângulo ideais da pá do ventilador. Caso deseje visualizar o produto final, entre em contato conosco diretamente (as dimensões exatas são confidenciais e patenteadas). A CorTec comparou dezenas de designs aerodinâmicos diferentes usando simulações do ANSYS FLUENT e identificou o formato que proporcionava o fluxo de ar máximo em condições de potência equivalentes. Como ilustrado nas imagens a seguir, que mostram dois perfis distintos de pás de ventilador, os mapas de calor da velocidade do vento gerados por suas rotações são muito diferentes. Especificamente, o volume de fluxo de ar à esquerda é 5,7% maior do que à direita. Estrutura A estrutura interna da pá do ventilador CorTec possui um design especial: Peça de conexão da viga O design especial da CorTec, com placa de 8 mm de espessura e tecnologia de curvatura e soldagem robotizada específicas, garante totalmente a segurança dos ventiladores e evita qualquer acidente. A CorTec oferece simulação de fluxo de vento (CFD) para clientes VIP ou grandes projetos, o que requer o fornecimento de desenhos 3D do projeto. Nossos engenheiros selecionarão o tamanho adequado dos ventiladores e calcularão a quantidade necessária para que o projeto alcance o efeito de ventilação mais adequado e econômico.
contém duas nervuras de reforço conectadas e quatro nervuras de reforço desconectadas, o que torna a pá mais leve e resistente a fraturas.
Quando a pá é conectada ao plugue e a porca aperta o plugue, as duas nervuras de reforço em forma de "E" apresentam certa capacidade de deformação. Quando a pá é submetida à força de aperto de cima para baixo, as nervuras de reforço se curvam ligeiramente, o que garante não apenas a conexão firme entre o plugue e a pá, mas também a resistência estrutural da pá.
DESENHO DE INSTALAÇÃO

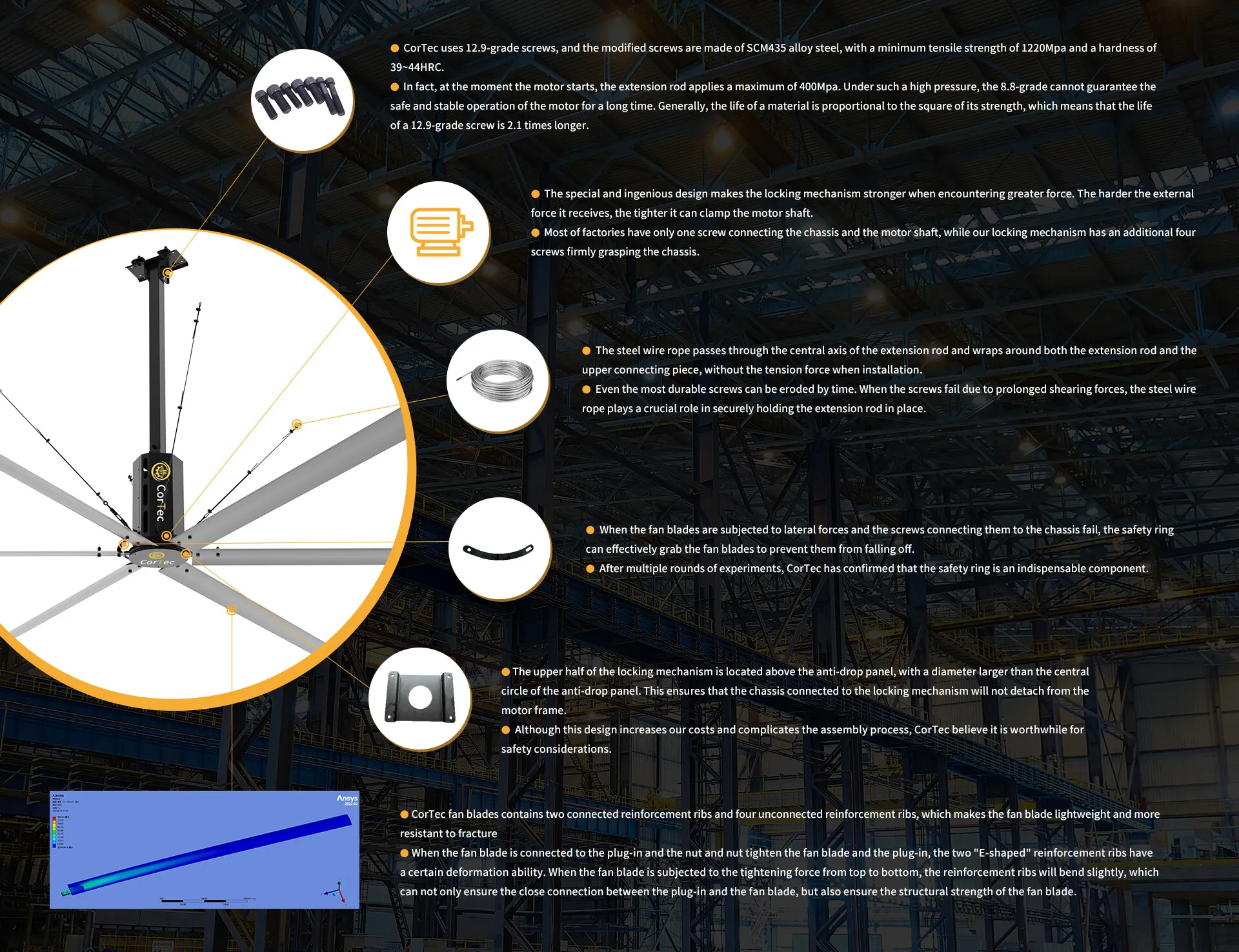

ESTRUTURA DE SEGURANÇA DO VENTILADOR
