Distribuição da velocidade do vento e características do fluxo

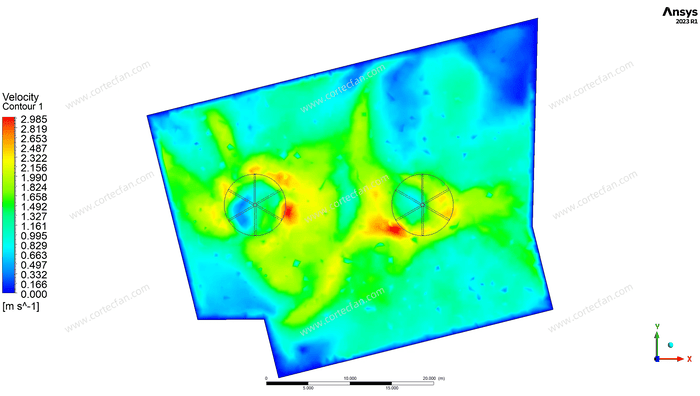

A partir do primeiro diagrama de simulação CFD, podemos ver que a distribuição da velocidade do vento mostra uma clara mudança de gradiente. A área vermelha na figura representa a área com maior velocidade do vento, enquanto a área azul é a área com menor velocidade do vento. Como o ventilador HVLS gera um grande fluxo de ar durante o funcionamento, a velocidade do vento é maior na área próxima ao ventilador e diminui gradualmente em direção à periferia. Este design permite que o ventilador cubra uma área maior e evita o problema do fluxo de ar local ser muito forte ou muito fraco.
A área de rotação do ventilador no perfil de velocidade do vento cria um padrão de fluxo de ar semelhante a um vórtice. Este efeito de vórtice ajuda a distribuir o ar uniformemente. O ventilador não atua apenas na área ao seu redor, mas também afeta as partes mais distantes do espaço, ajudando na uniformidade e expansão do fluxo de ar. Isso torna os ventiladores HVLS muito adequados para uso em soluções de ventilação de grandes espaços.
Análise de renderização de padrões de fluxo de ar 3D e volume
A segunda imagem mostra um mapa mais detalhado da distribuição da velocidade do vento por meio da renderização volumétrica. Pode-se observar que, na área de rotação do ventilador, o fluxo de ar é claramente afetado pelas pás do ventilador, formando uma forte estrutura de vórtice. Esses vórtices podem difundir o ar de forma eficaz e evitar que o ar fique preso em uma determinada área local. Além disso, a renderização volumétrica também mostra as características do fluxo dentro do alcance de ação do ventilador. A velocidade do vento se expande gradualmente da área central do ventilador para todo o espaço, demonstrando as vantagens do desempenho da mecânica de fluidos do ventilador HVLS em um grande espaço. Essa escalabilidade do fluxo de ar torna o ventilador HVLS mais eficiente do que os ventiladores tradicionais de alta velocidade e baixo volume em ambientes de grande área.
Variação da velocidade do vento e otimização da eficiência energética
O terceiro perfil de velocidade do vento mostra como a velocidade do vento varia em diferentes áreas. Como pode ser visto na figura, a velocidade do vento aumenta rapidamente no centro do ventilador e atinge o valor máximo, enquanto diminui gradualmente na área afastada do ventilador. Essa mudança no gradiente da velocidade do vento mostra que o fluxo de ar gerado pelo ventilador é uniforme.
Por meio de uma análise mais aprofundada da distribuição da velocidade do vento, os projetistas podem ajustar a velocidade e o ângulo do ventilador de acordo com as necessidades reais do espaço, otimizando ainda mais o fluxo de ar e a eficiência energética.
Resumir
Como um dispositivo de ventilação de baixa velocidade e alta eficiência, os ventiladores HVLS podem fornecer fluxo de ar uniforme em grandes espaços, melhorar a qualidade do ar e reduzir o consumo de energia dos sistemas de ar condicionado por meio de seus princípios de design exclusivos. Combinados com os resultados da simulação CFD, podemos observar o excelente desempenho dos ventiladores HVLS em mecânica dos fluidos. E, ao projetar as pás especialmente e ajustar o formato e o ângulo, os ventiladores HVLS podem proporcionar o melhor efeito de ventilação em diferentes ambientes de aplicação.
